THSVR系列

低压线路串联无触点调压器

单相10kVA/20kVA/30kVA
三相30kVA/50kVA/60kVA/90kVA

无触点拓扑,损耗最低,可靠性高
-30%-+20%调压范围
<2ms的调压换挡和故障旁路时间
输入低达90V时维持调压模式

配电网的低电压问题

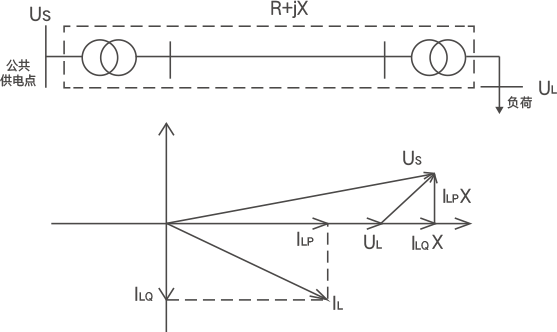

随着经济的发展,偏远地区(包括偏远农村)因为供电线路长,在负荷较大时末端线路电压偏低现象突出,严重制约了新经济的发展,影响了用户的生产生活。低电压引起输变电设备输送能力下降、电器设备无法正常使用,严重时影响电力系统稳定性,引发大面积停电事故,电器设备停止运转或无法启动,甚至烧毁电动机等电器设备。 低电压引起用户投诉,引发优质服务事件。

GB12325-2008 《电能质量供电电压允许偏差》 中,对供电电压偏差的限值做了规定:220V单相供电电压偏差为标称电压的+7%,-10%。

为了改善配电网供电电压质量,国家能源局制定了《配电网建设改造行动计划(2015-2020年)》,乡村电网综合电压合格率需从2014年的90.77%提高到2020年的97%。国网运检部也编制了《配网“低电压”治理技术原则(试行)》,提出了配网低电压治理技术原则和相关要求。

系列THSVR产品介绍

THSVR低压线路调压器用于调节配网末端电压,为用户提供稳定优质的电源供电。本产品通过可控硅投切来实现负荷端的稳压,与传统的继电器切换或电机滑环式调压装置相比,具有响应速度非常快、调压切换时间极小(小于2ms)、寿命长,可靠性高等优点。THSVR可选配无触点电容投切组件,实现功率因数补偿。

产品原理

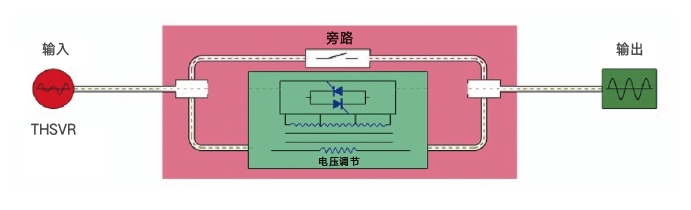

并联变压器副边输出多个不同的绕组电压,通过可控硅投切的交交变换器自动实现所需的串联补偿电压到线路中,使负荷端电压维持在稳压精度所设定的范围内。当补偿装置发生任何故障时,会自动切换到旁路接触器,保证负荷的供电不会中断。如果装置的故障是可恢复的(比如负荷短路故障),则经过一个设定的延迟时间后,装置会自动重新进入调压模式;如果装置故障是不可恢复的,则通过远程监测可以远程确定装置的故障类型,从而可以实现有准备的快速维护。

型号命名

产品型号示例:
THSVR-50/380-4LCO-30/20/10/7表示天合清特公司的三相四线SVR,额定容量为50kVA,额定电压为380V,带电容补偿,户外柱上安装型,调压范围为-30%-+20%,负向稳压精度为-10%,正向稳压精度为+7%;
THSVR-20/220-SCO-30/7/10/7表示天合清特公司的单相SVR,额定容量为20kVA,额定电压为220V,带电容补偿,户外柱上安装型,调压范围为-30%-+7%,负向稳压精度为-10%,正向稳压精度为+7%。

产品性能与功能

无触点拓扑,损耗最小,可靠性高

采用针对农网调压的交交变换电路拓扑,损耗最低,效率大于99.8%。



就地或远地遥控遥测功能

就地(户内型)或远地(户内/户外型)遥控及多种参数设置功能;可查看输入电压,输出电压,输出电流等运行电气量和参数

调压范围宽,响应和切换时间短,负荷几乎不失电

调压范围从-30%到+20%,输入电压最低达90V时,仍可维持调压功能;独特的调压切换算法,调压响应时间小于20ms,调压切换和旁路切换时间小于2ms

无功补偿

可选配无功补偿组件,实时监控系统的无功和电压情况,无功偏高或电压偏低时可自动投入无触点补偿电容,对无功进行补偿;



保护功能齐全

输入过压/欠压保护、输出过压/欠压保护、输出过载保护(最高可达3倍过载能力)、输出短路保护、可控硅过温保护、变压器过温保护、内部短路保护、控制器失电保护、内部器件失效保护;故障保护时自动切换到机械旁路状态,不影响负荷供电;温控风扇,延长风扇寿命。

无线远程监控

可选配短信通信模块,实现无线远程监控

产品技术指标

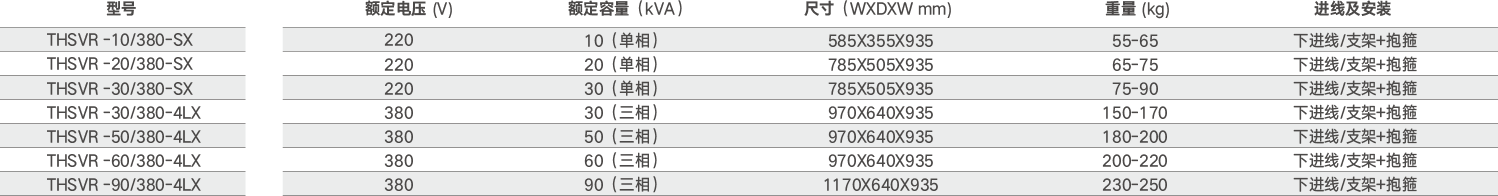

产品系列

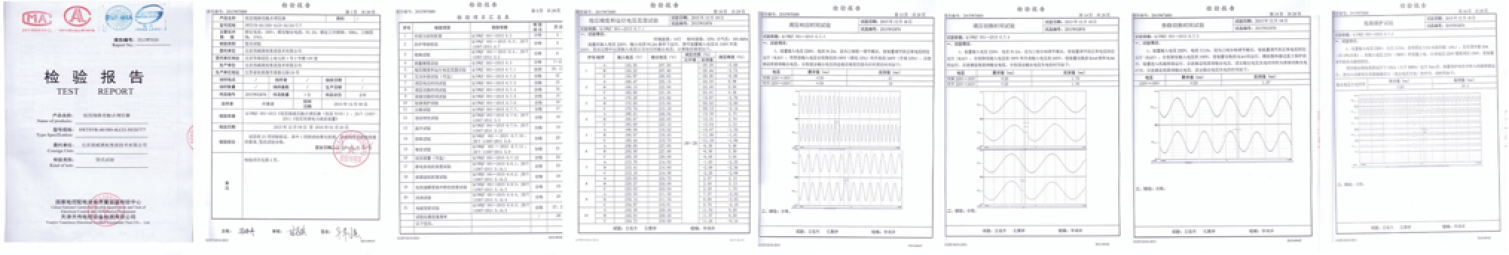

检测报告
